我們都知道，工控機主板的好壞主要取決于芯片組(芯片組)、工控機主板的設計布局(設計和布局)、工控機主板的工作材料三個方面。下面，本文從工控機主板的設計布局和工控機主板的工作材料兩個方面來談如何體現工控機主板的質量。

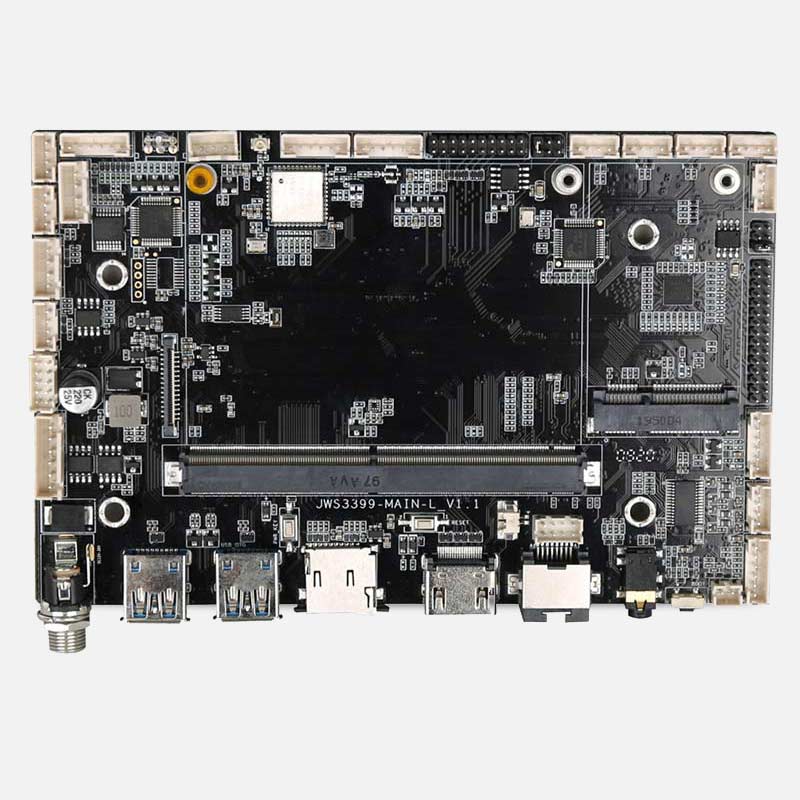

工控機主板的布局設計主要體現在工控機主板的元器件布置和布線上。一塊好的工控機主板，在專家眼里幾乎就是一件精美的藝術品。向工業計算機主板制造商發貨時，提供芯片組的制造商將提供芯片組設計指南(芯片組設計指南)。同時，通常會有一個基于標準的模板，我們稱之為工程板。歐美的大型廠商往往會遵循標準板的設計，也會非常符合官方芯片組提供的規格。這種做法性能有保證，但價格難以控制。臺灣廠商為了權衡成本，經常在工控機主板的結構布局上做文章，往往會加入一些獨特的設計。
主要內容如下：1.工控機主板布局安排。
(1)現在一些工業電腦主板廠商可以在市場上站穩腳跟，以節約成本、降低價格。他們不僅在沒有采用公版設計的情況下調整了板層數，還對工控機主板的材料附件進行了相應的調整。它只滿足芯片組的基本性能要求，是對廠商工控機主板設計和布局能力的考驗。將相同數量的擴展位放在較小的空間內，還要保持穩定，限制干擾，這樣工控機主板的結構安排和設計的合理性就顯得尤為重要，稍有不合理的設計就會導致崩潰。這一點實力不強的廠商在這些地方容易出錯，主板不穩定、性能不佳都是由此造成的，所以普遍推薦。如果沒有特殊要求，最好使用公有領域設計的工控機主板。如何識別它是否是公有領域設計取決于您對芯片組的掌握程度。
(2)工控機主板上接口部件的位置一般是固定的，不能隨意改變，如PICMG等擴展槽和鍵盤、鼠標、USB等接口，必須配合機箱上的孔位置，并保持相對位置。但是，有時會提供新的機箱擋板來替換機箱附帶的擋板，以實現新的接口布局。
(3)CPU和芯片組的布局，因為CPU和芯片組連接的電路比較重要，而且芯片組有特殊的設計要求，而且芯片組廠商對CPU、芯片組及其周邊的設計也有非常明確的要求，所以幾乎所有的布局都是公版設計。
(4)除打開擴展槽和CPU、芯片組外，其他部件可以更自由地布置。例如，ATX電源接口支架應設計為遠離CPU風扇，以便在機箱中獲得更好的冷卻效果。
(5)工控機主板布局合理，有些工控機主板設計不是很全面，如果需要注意一些細節，比如部分工控機主板靠近CPU接口的電容會影響風扇的安裝等等，這些都是選購時要注意的事項。
2.工控機主板的布線設計。
(1)在談布線設計之前，本文先告訴大家一個概念：北橋芯片與CPU和內存的距離相等是工控機主板設計的基本要求，也就是所謂的“時鐘線等長”。我們知道，北橋芯片作為CPU和內存之間的橋梁，在布局上是非常特殊的?，F(xiàn)在一些有研發實力的工控機主板廠商在北橋芯片布局上采用了45度旋轉的巧妙設計，不僅縮短了北橋與CPU、內存插槽與AGP插槽的對準長度，還使得時鐘線長度相等。
(2)工控機主板的布線設計是一門比較專業的知識，應根據不同的電路特點采用不同的設計方法。工控機主板上使用的“蛇形布線”非常講究，有人認為蛇形布線越多就意味著設計水平越高，這種觀點是錯誤的。使用蛇形布線有兩個原因：一是為了保證布線長度相等，因為和CPU到北橋芯片的時鐘線一樣，它與普通電器上的電路不同。這些線路上運行的頻率約為100 MHz的高速信號對線路長度非常敏感。
